Scatola combinatrice 690 V CA 4 ingressi 1 uscita

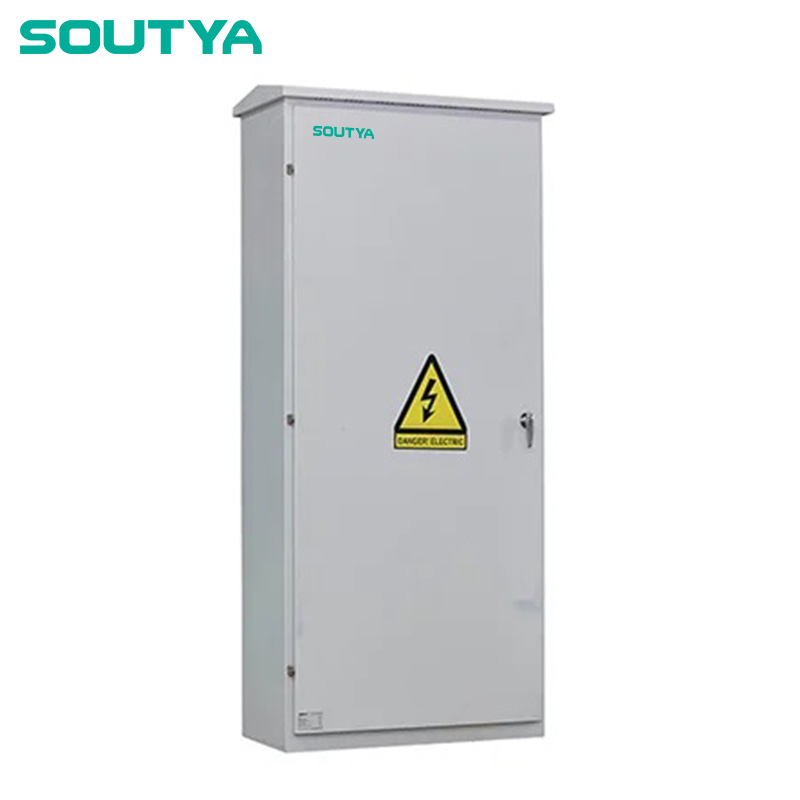

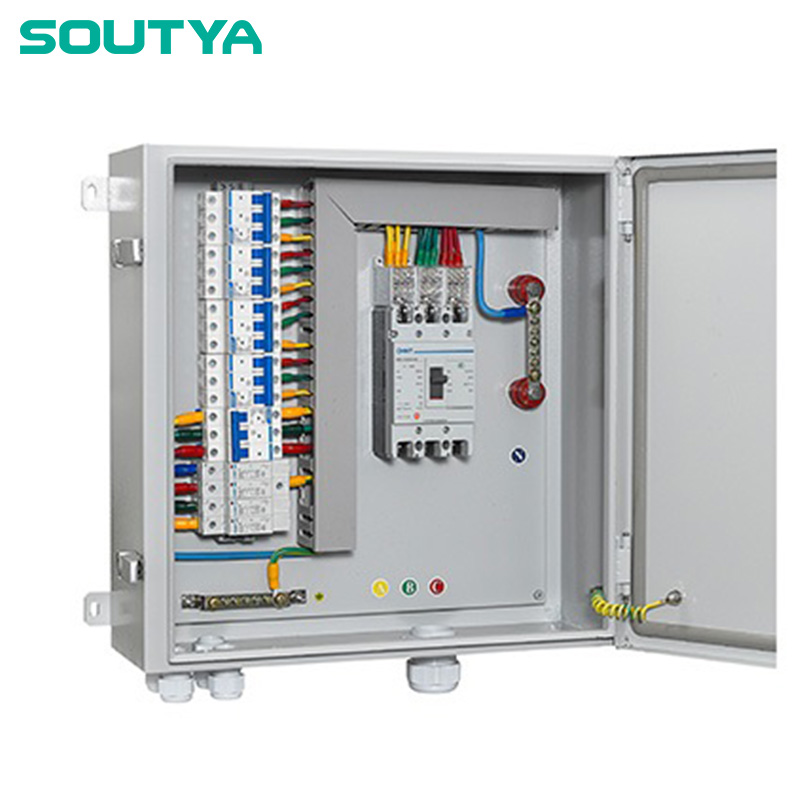

Il Combiner Box 4 In 1 Out da 690 V CA, fornito dal produttore cinese Zhejiang Soutya New Energy LLC, è un'unità inverter-combinatore trifase da 690 V costruito con un involucro in acciaio verniciato a polvere, resistente ai raggi UV e IP65 / Sigillatura di classe IK10 per prestazioni esterne durature. Il recinto ospita quattro interruttori automatici scatolati CA a 4 poli (160-250 A) che forniscono protezione individuale da sovracorrente e da cortocircuito su ciascun ingresso dell'inverter, mentre un singolo interruttore automatico scatolato CA a 4 poli (630-1000 A) fornisce isolamento con interruzione visibile e protezione da sovraccarico per l'uscita combinata. Le sbarre in rame L1, L2, L3, N e PE cablate in fabbrica garantiscono affidabilità capacità di trasporto di corrente e collegamento equipotenziale e un tipo 2 4 integrato Il dispositivo di protezione contro le sovratensioni CA da 690 V CA protegge dai fulmini indotti picchi. Progettato per un massimo di quattro inverter a stringa solare (4*110-138kW), it fornisce la combinazione CA essenziale, l'immunità alle sovratensioni e la sicurezza della manutenzione.

Scenari applicativi

1. Blocchi per montaggio a terra su scala industriale (320–550 kW)

I quattro ingressi MCCB da 160–250 A accettano fino a quattro inverter di stringa da 138 kW; il L'MCCB con uscita da 1000 A alimenta una stazione di trasformazione MT, riducendo la lunghezza dei cavi e costi di scavo nei grandi parchi solari.

2. Skid dell'inverter centrale

Montato sullo stesso telaio degli inverter, il box funge da “hub AC locale” — collegare in parallelo quattro uscite dell'inverter prima che un unico cavo di grandi dimensioni raggiunga il anello principale, semplificando il cablaggio dello skid e l'accesso per la manutenzione.

3. Array commerciali su tetto > 300 kW

L'alloggiamento in acciaio IP65 e il grado di impatto IK10 consentono l'installazione sul tetto dove lo spazio è limitato; i componenti con tensione nominale di 690 V aumentano la tensione della stringa, tagliandola Perdite del cavo CC e mantenimento della compattezza del lato CA.

4. Serre agricole e gruppi di fienili

L'SPD Tipo 2 da 690 V protegge le apparecchiature di ventilazione, irrigazione e mungitura dai fulmini comuni in campo aperto, mentre i singoli interruttori automatici di ingresso consentire agli agricoltori di isolare un inverter senza spegnere l'intero cluster.

5. Siti commerciali distribuiti a 4 pod

Ciascun MCCB da 160–250 A funge da sezionatore locale per un edificio separato capsula alare o posto auto; il comune MCCB con uscita da 630–1000 A semplifica la misurazione e connessione alla rete, mentre l'SPD presidia l'intero sito dai transitori sovratensioni.
