Scatola di monitoraggio FV

L'involucro IP65 della scatola di monitoraggio fotovoltaico SYCM7, fornito dal produttore cinese Zhejiang Soutya New Energy LLC, include un raccoglitore dati dedicato per la piattaforma di gestione del monitoraggio del sistema fotovoltaico e di accumulo dell'energia. Abilita Aggregazione di interfacce, conversione di protocollo, raccolta dati, archiviazione dati, monitoraggio centralizzato e centralizzato manutenzione di vari dispositivi nell'ambito dei sistemi fotovoltaici e di accumulo dell'energia.

Applicazioni di rete

Applicabile ai sistemi fotovoltaici e di accumulo dell'energia:

1.Supporta il funzionamento locale tramite app mobile tramite WLAN integrata.
2.Supporta la rete tramite RS485:
- Si collega agli inverter Huawei, PID e altri dispositivi.
- Si collega a inverter di terze parti, strumenti di monitoraggio ambientale, sottostazioni box (STS) e contatori utilizzando il protocollo standard Modbus-RTU. - Si collega ai contatori utilizzando il protocollo DL/T645.
- Si collega ai dispositivi utilizzando il protocollo standard IEC103.
3.Supporta la rete tramite Ethernet per collegare inverter, controller intelligenti per l'accumulo di energia (Smart PCS), intelligenti sistemi di accumulo di energia di stringa, MBUS CCO e STS.
4.Supporta la rete MBUS per connettere inverter Huawei e PID-PVBOX che supportano la comunicazione MBUS.
5.Supporta reti ridondanti a doppio piano per una trasmissione affidabile.
6.Supporta la connessione ai sistemi di gestione:
- Si collega a sistemi di gestione o dispositivi di terze parti utilizzando il protocollo Modbus-TCP tramite rete cablata o wireless.
- Si collega a sistemi di gestione o dispositivi di terze parti utilizzando il protocollo IEC104 tramite rete cablata in una rete locale.
- Si collega a sistemi di gestione o dispositivi di terze parti utilizzando il protocollo GOOSE tramite rete cablata.

Nota:
Non supporta il networking tramite reti private 4G/3G/2G o LTE per connettersi ai sistemi di gestione utilizzando il protocollo IEC104.

Scenari di rete tipici

Supporta reti ad anello in fibra, reti a stella in fibra e reti a stella Ethernet.

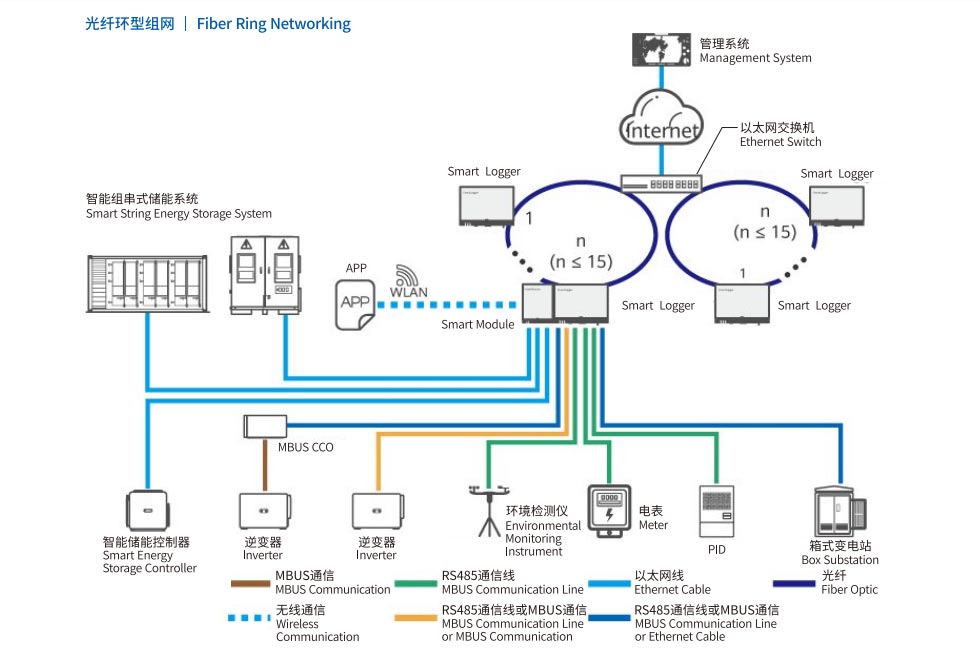

1.Rete ad anello in fibra

Nota:
La rete ad anello in fibra composta da SmartLogger può connettere fino a 15 SmartLogger, ognuno dei quali può connettersi a inverter, strumenti di monitoraggio ambientale, contatori e altri dispositivi.
Lo switch in fibra deve supportare il protocollo RSTP standard ed essere abilitato. Imposta la priorità del bridge dello switch su un valore superiore a 0x8000 dello SmartLogger (consigliato: 0x7000; più basso è il valore, maggiore è la priorità del bridge). La configurazione il metodo per RSTP e la priorità del bridge devono essere consultati con il produttore. Se lo switch non supporta RSTP, il file La rete ad anello in fibra deve essere convertita in una topologia a catena o a stella.
È possibile aggregare più reti ad anello in fibra tramite uno switch Ethernet e quindi collegarle al sistema di gestione.

2.Rete a stella in fibra o Ethernet

Nota:
È possibile aggregare più SmartLogger tramite uno switch Ethernet e quindi collegarli al sistema di gestione.
Quando si collegano gli SmartLogger allo switch Ethernet tramite fibra, la distanza massima di comunicazione è di 12 chilometri (con modulo ottico 100 Mbps opzionale) o 10 chilometri (con modulo ottico 1 Gbps opzionale); quando connesso tramite Ethernet cavo, la distanza massima è di 100 metri.
SmartLogger supporta le reti wireless, comprese le reti private 4G/3G/2G e LTE.

Rete 3.4G

4.Rete di rete privata LTE

Nota:
La porta WAN dello SmartLogger si collega al CPE (apparecchiatura del cliente) tramite un modulo POE e un picco POE protettore.
L'indirizzo IP dello SmartLogger e l'indirizzo IP del CPE devono essere impostati nella stessa sottorete.
