Scatola combinatrice 1000 V CC tipo MCB 2 ingressi 1 uscita

Il tipo MCB 2 In 1 Out della scatola combinatrice da 1000 V CC, fornito dalla Cina produttore Zhejiang Soutya New Energy LLC, è un impianto fotovoltaico da 1000 V CC unità di aggregazione di stringhe costruita per un servizio esterno compatto e ad alte prestazioni. L'involucro è realizzato in policarbonato stabilizzato ai raggi UV e sigillato IP65 protegge i componenti interni da polvere, umidità e esposizione solare prolungata esposizione. All'interno, quattro portafusibili CC forniscono protezione da sovracorrente due stringhe di ingresso, un dispositivo di protezione contro le sovratensioni CC di classe II (SPD) con morsetti indotti transitori e un singolo interruttore automatico miniaturizzato CC (MCB) bipolare fornisce sia la commutazione del carico che l'isolamento da cortocircuito. Precablato in fabbrica i bus positivo, negativo e PE garantiscono un equipotenziale a bassa impedenza bonding, mentre la configurazione 2-in-1-out semplifica il cablaggio su piccole dimensioni sottoarray sul tetto o a tre stringhe. Il design offre una rottura sicura e visibile isolamento per manutenzione e protezione essenziale a livello di stringa all'interno di a ingombro ridotto e montaggio a parete.

Parametro tecnico

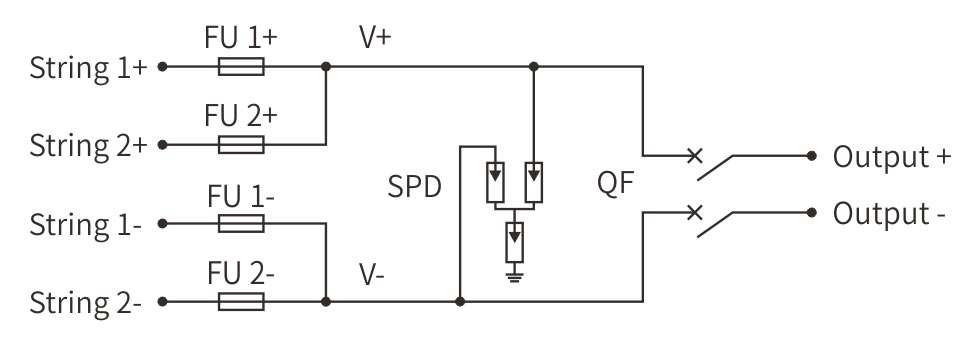

Schema elettrico

Scenari applicativi

1. Consolidamento delle stringhe FV: piccoli impianti su tetto

Installato sotto i moduli o sui parapetti, il box unisce due stringhe FV in un'unica uscita CC. Quattro portafusibili forniscono una stringa individuale protezione da sovracorrente, mentre i morsetti SPD di Classe II inducono sovratensioni attività dei fulmini nelle vicinanze. Un MCB ad azionamento frontale fornisce un'interruzione visibile isolamento, consentendo il blocco sicuro durante la manutenzione dell'inverter o del tetto interventi.

2. Alimentatori DC agricoli – Sistemi di irrigazione e allevamento

Montata a parete in stazioni di pompaggio o fienili, l'unità fornisce energia solare DC per pompe brushless e apparecchiature di mungitura. La sigillatura IP66 esclude i grani polvere e acqua di lavaggio ad alta pressione, e l'MCB integrato consente un rapido spegnimento prima dei controlli stagionali dell'attrezzatura o della sostituzione del nastro.

3. Rifugi per telecomunicazioni remoti: potere di comunicazione critico

Posizionato all'interno dei complessi delle torri, il combinatore alimenta le sbarre CC che alimentano testine radio e banchi batterie. L'SPD salvaguarda la sensibile elettronica RF contro le sovratensioni transitorie, mentre l'MCB funge da sezionatore locale per i tecnici che eseguono misurazioni di messa a terra delle torri o sostituzioni di raddrizzatori.

4.Cluster array residenziali – Rami fotovoltaici di condomini

Fissato all'interno di armadietti o capriate della soffitta, il recinto si consolida due stringhe di moduli per l'utilizzo dell'inverter condiviso. Policarbonato ignifugo e i fusibili a livello di stringa migliorano la sicurezza negli edifici popolati e l'MCB offre ai soccorritori un unico punto etichettato per isolare il lato CC durante a evento di incendio.

5.Nodi di micro-griglie industriali – Circuiti di backup e peak-shaving

Montato su flangia su skid che accoppiano il fotovoltaico con caricatori per carrelli elevatori o rack PLC, la scatola gestisce 15 kW di ingresso solare. La funzionalità dual-string corrisponde profili di domanda di peak-shaving e schermature coordinate della coppia SPD + MCB azionamenti sensibili sia ai picchi di rete che al rumore di commutazione dell'inverter.
