Dispositivo di protezione da sovratensione da 1000 V CC

Il dispositivo di protezione da sovratensione CC SYS5-40P da 1000 V, fornito dalla società cinese produttore Zhejiang Soutya New Energy LLC, è un 500–1000 V CC, classe T2 SPD con corrente di scarica massima di 40 kA e protezione di tensione ≤3,9 kV livello, progettato per bloccare fulmini e sovratensioni in ambito residenziale stringhe fotovoltaiche sui tetti, piccoli impianti solari C&I e batterie di accumulo domestiche sistemi.

Scenari applicativi

1.PV residenziale su tetto

Montato sul lato DC degli inverter di stringa monofase o trifase da 5–20 kW, blocca i fulmini indotti e i transitori di commutazione; la protezione da 3,9 kV garantisce l'isolamento delle stringhe da 600–800 V, mentre la guida DIN IP20 l'alloggiamento si inserisce all'interno di un quadro di distribuzione domestico.

2.Piccoli impianti solari C&I con struttura metallica

Nei sistemi da 20–60 kW, nella stringa è installato un SPD ogni due stringhe scatola combinatrice. I contatti del segnale remoto sono collegati in parallelo e collegati a porta RS-485 dell’inverter, inviando allarmi di “guasto SPD” al cellulare del proprietario app e riducendo le ispezioni in loco.

3.Unità fotovoltaiche ibride domestiche

Tra lo stack di batterie da 48 V/51,2 V e il bus CC da 600 V di un dispositivo all-in-one inverter, l'SPD previene le sovratensioni di commutazione generate dalla batteria DC-DC fasi dalla riflessione nei moduli fotovoltaici.

4. Caricabatterie CC comunitari ≤80 kW

Sul bus DC 750 V che alimenta i moduli di potenza, l'SPD sopprime la formazione di archi sovratensioni causate da frequenti cicli di collegamento/scollegamento, proteggendo il SiC interno MOSFET e sensori Hall.

5.Retrofit solari per torri di telecomunicazioni

Un carico da –48 V condivide la stessa rete di terra con un bus FV da 800 V; l'SPD impedisce ai fulmini di spostarsi lungo i cavi di alimentazione nel rifugio elettrico, mantenere in volo la BBU e le attrezzature di trasporto.

Parametro tecnico

Nota: gli SPD di categoria T2 vengono utilizzati principalmente negli armadi di ingresso principali dei sistemi di distribuzione.

Dispositivo accessorio

Dispositivo di isolamento dei guasti

Il dispositivo di protezione da sovratensione è dotato di un dispositivo di protezione per l'isolamento dei guasti. Quando il protettore si rompe a causa del surriscaldamento, questo dispositivo può disconnetterlo automaticamente dalla rete elettrica fornendo un segnale di indicazione. Quando la protezione funziona normalmente, la finestra dell'indicatore diventa verde; dopo l'isolamento del guasto, la finestra diventa rossa.

Dispositivo di segnalazione remota dell'allarme

Il protettore può essere realizzato con contatti di segnalazione remota. Questo dispositivo include una serie di contatti normalmente aperti e normalmente chiusi. Quando il protettore funziona normalmente, il contatto normalmente chiuso è impegnato. Se uno o più moduli della protezione si guastano, il contatto passerà da normalmente chiuso a normalmente aperto, attivando il contatto normalmente aperto per inviare un segnale di guasto.

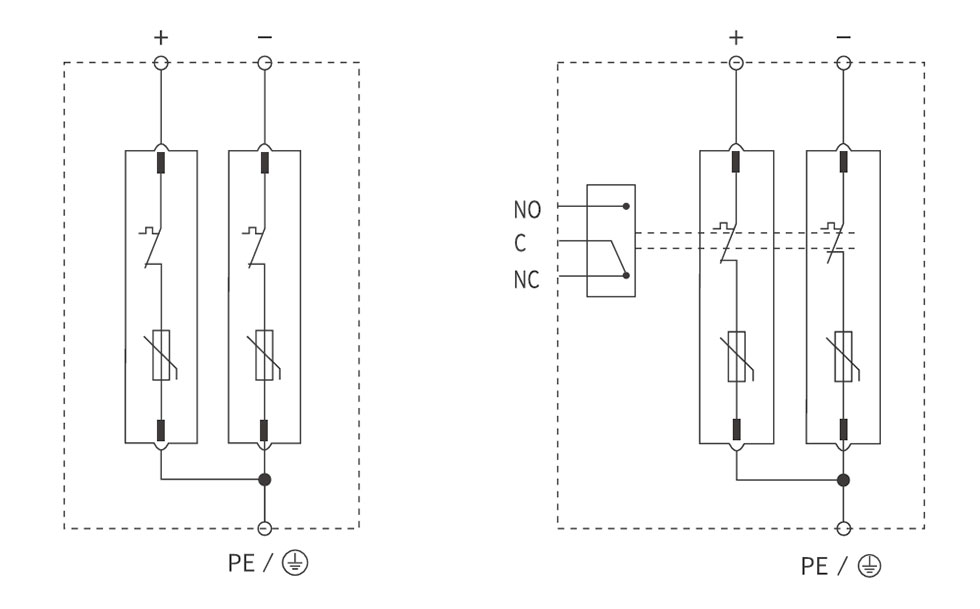

Schema elettrico

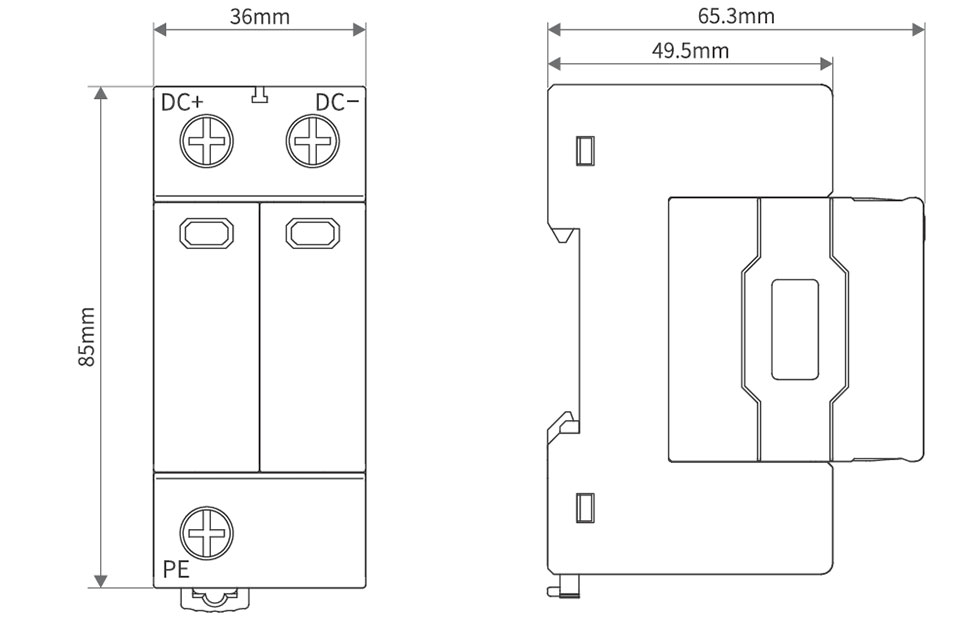

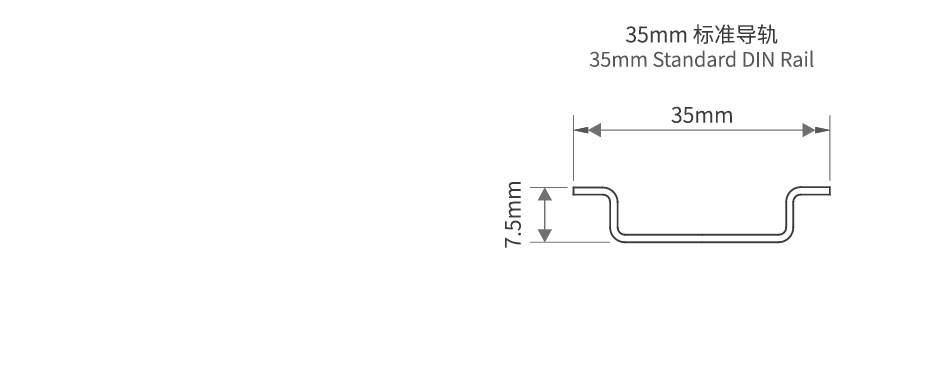

Aspetto e dimensioni di installazione
