Dispositivo di protezione da sovratensione da 1500 V CC

Il dispositivo di protezione da sovratensione SYS5-40P da 1500 V CC, fornito dalla società cinese produttore Zhejiang Soutya New Energy LLC, è un 500–1500 V CC, classe T2 SPD con corrente di scarica massima di 40 kA e protezione di tensione ≤5,2 kV livello, dotato di disconnessione termica di sicurezza e commutazione remota contatto di segnalazione per integrazione SCADA, progettato per l'immunità alle sovratensioni array fotovoltaici su scala industriale, BESS containerizzato e ricarica di veicoli elettrici ad alta potenza infrastrutture.

Scenari applicativi

1.Parchi solari da 1500 V su scala industriale

All'interno dell'armadio DC delle stazioni inverter da 3,3 MW, un SPD per ingresso MPPT protegge dai fulmini diretti e indiretti. Il livello di protezione di 5,2 kV soddisfa il coordinamento dell'isolamento a 6 kV, mentre l'uscita del contatto remoto alimenta lo SCADA di impianto per il monitoraggio centralizzato delle sovratensioni.

2.BESS containerizzato (2-5 MWh)

Sul bus del cluster di batterie da 1200–1500 V l'SPD è montato lateralmente su guida fusibili; il relativo contatto pulito di disconnessione termica è collegato al PCS circuito di arresto di emergenza, che blocca istantaneamente il convertitore in caso di guasto dell'SPD e prevenire la propagazione dell'arco.

Hub di ricarica ultraveloce da 3.1500 V ≥360 kW

Sia il bus con armadio raddrizzatore da 1500 V che il camion di scambio batterie da 1000 V sono collegati in parallelo con gli SPD, limitando i picchi a fronte ripido di 2 kV/μs contattori ad alta potenza e protezione dei moduli IGBT da 1700 V.

4.Sistemi di inseguitori agro-fotovoltaici in terreni montuosi

Le partenze dei motori Tracker (1000 V) funzionano a lungo insieme a stringhe da 1500 V distanze; l'SPD, installato nella scatola di giunzione dell'inseguitore, previene le indotte picchi provenienti dall'accoppiamento nelle stringhe ed evita PID e combiner-box rottura dell'isolamento.

5.Piattaforme booster fotovoltaiche offshore

Nel pannello di raccolta 1500 V CC superiore, terminali in rame nichelato con rivestimento anti-nebbia salina. Il segnale remoto viene convertito tramite fibra ottica al centro di controllo a terra, consentendo lo stato dei picchi in tempo reale monitoraggio a 40 km dalla costa.

Parametro tecnico

Nota: gli SPD di categoria T2 vengono utilizzati principalmente negli armadi di ingresso principali sistemi di distribuzione.

Dispositivo accessorio

Dispositivo di isolamento dei guasti

Il dispositivo di protezione da sovratensione è dotato di un dispositivo di protezione per l'isolamento dei guasti. Quando la protezione si rompe a causa del surriscaldamento, questo dispositivo può farlo disconnetterlo automaticamente dalla rete elettrica fornendo allo stesso tempo un segnale di indicazione. Quando la protezione funziona normalmente, l'indicatore la finestra viene visualizzata in verde; dopo l'isolamento del guasto, la finestra diventa rossa.

Dispositivo di segnalazione remota dell'allarme

Il protettore può essere realizzato con contatti di segnalazione remota. Questo dispositivo include una serie di contatti normalmente aperti e normalmente chiusi. Quando il il protettore funziona normalmente, il contatto normalmente chiuso è impegnato. Se uno o più moduli della protezione si guastano, il contatto passerà da normalmente chiuso a normalmente aperto, attivando il contatto normalmente aperto a inviare un segnale di guasto.

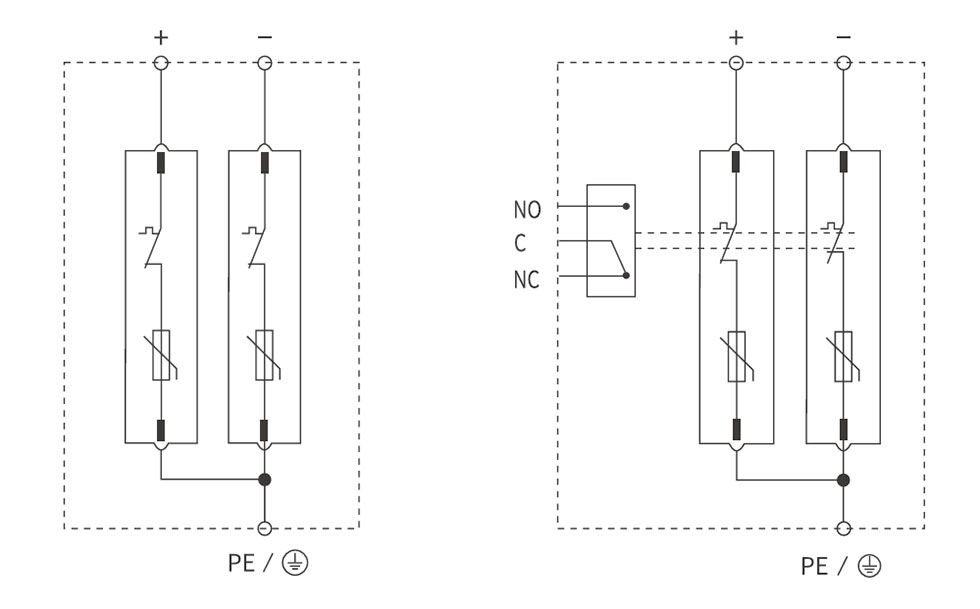

Schema elettrico

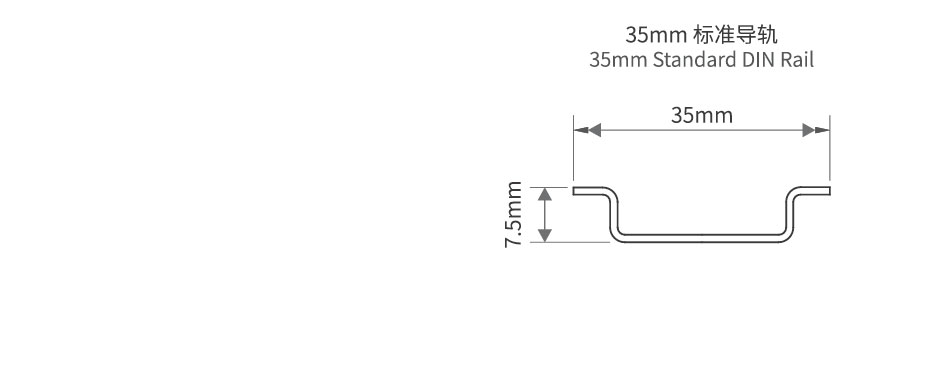

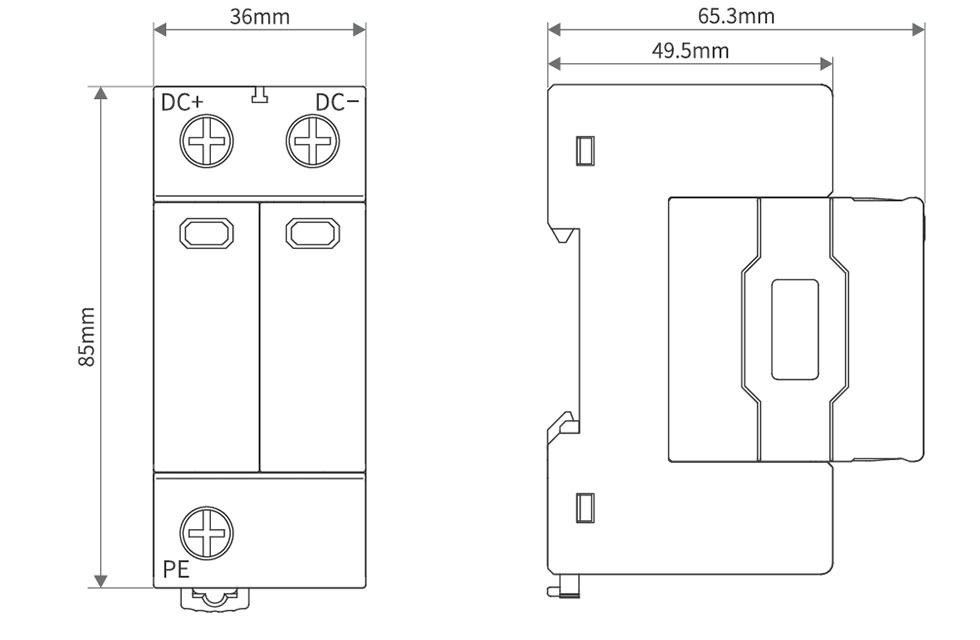

Aspetto e dimensioni di installazione
