Scatola combinatrice 1500 V CC 12 ingressi 1 uscita

Il Combiner Box 12 In 1 Out da 1500 V CC, fornito dalla Cina produttore Zhejiang Soutya New Energy LLC, è un combinatore fotovoltaico da 1500 V CC alloggiato in un involucro in lega di alluminio con grado di protezione IP66 per una lunga durata e servizio esterno affidabile.

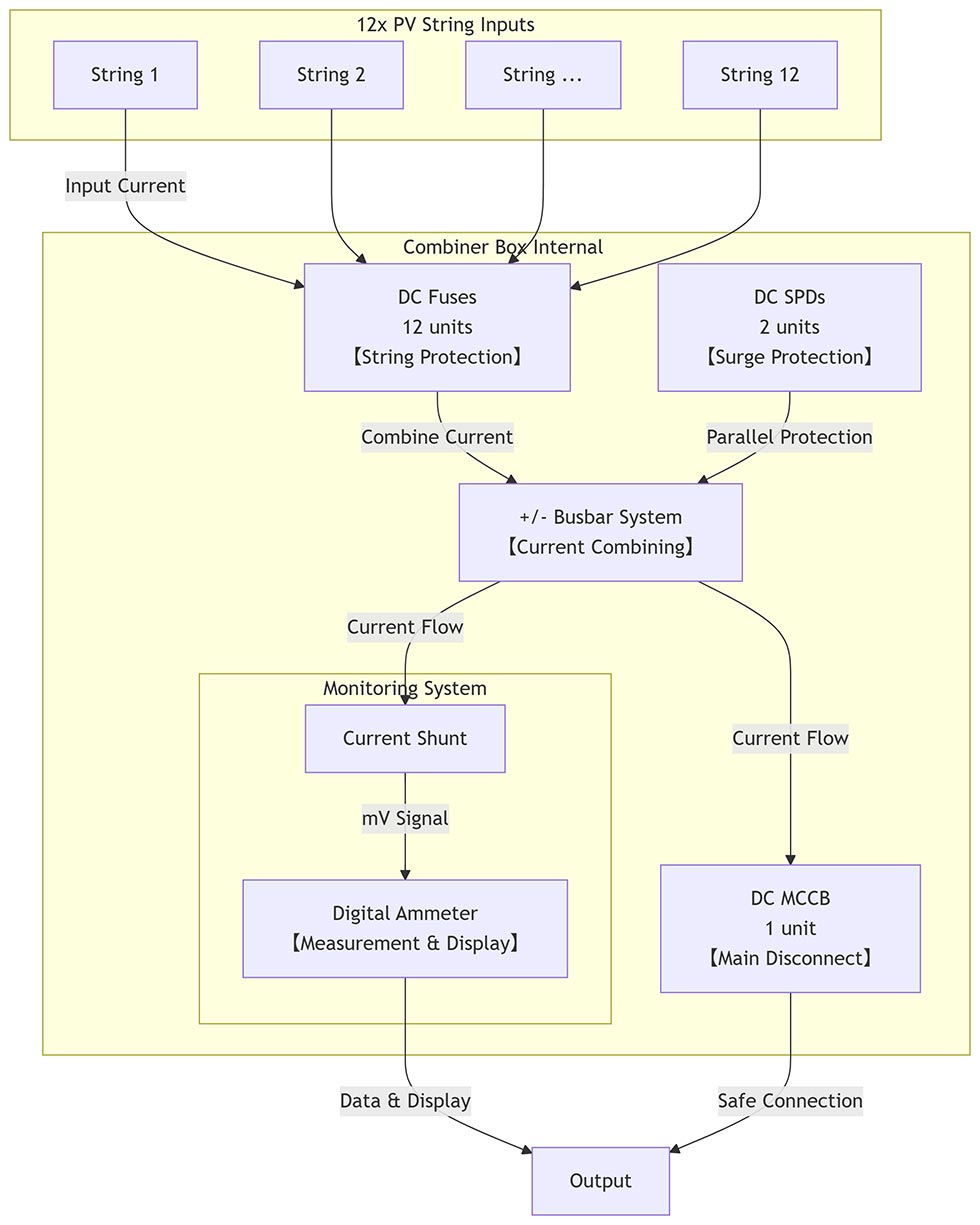

Al suo interno monta 12 portafusibili DC, 1 MCCB DC principale, 2 protezioni da sovratensione DC dispositivi, 1 unità di misura della corrente, 1 sistema di sbarre positivo/negativo e terminali di uscita, che forniscono sovracorrente integrata, isolamento, sovratensione, messa a terra e protezione opzionale dalle perdite per impianti fotovoltaici su larga scala piante.

Parametro tecnico

Schema elettrico

Scenari applicativi

1.Impianti fotovoltaici a terra di grande scala

Utilizzato tra stringhe e inverter centrali, il box consolida fino a 12 stringhe di ingresso, riduce i percorsi interni dei cavi e fornisce fusibili, Uscita CC protetta da sovratensioni e isolata da MCCB verso la sala inverter.

2.Grandi sistemi su tetto commerciali e industriali

Sui tetti ampi degli stabilimenti, l'unità raccoglie più stringhe in una singola cablaggio, riducendo al minimo le penetrazioni sul tetto e fornendo isolamento locale manutenzione senza spegnere l'intero array.

Impianti agrivoltaici/fish-PV da 3.1500 V DC

Custodia in alluminio IP66 e protezione contro le sovratensioni contro umidità, polvere e transitori generati sul campo, mentre l'MCCB ripristinabile consente il blocco sicuro durante le operazioni agricole o i cicli di pulizia.

4.Parchi solari desertici e ad alta irradiazione

Progettato per temperature da –40 °C a +60 °C, l'involucro resiste alla sabbia e ai raggi UV; il l'unità di misurazione della corrente fornisce i dati allo SCADA per il livello di stringa in tempo reale localizzazione dei guasti in vaste schiere desertiche.

5. Hub DC skid o tracker prefabbricati

Il design compatto 12-a-1 è imbullonato direttamente sui pilastri o sui pattini dell'inseguitore, riducendo la distinta base e i costi di manodopera rispettando al tempo stesso le ultime norme IEC 60269-6 e IEC Requisiti 61439-2 per gruppi fotovoltaici da 1500 V CC.
