Scatola combinatrice 1000 V CC tipo MCB 4 ingressi 2 uscite

Il tipo MCB 500/1000 V DC Combiner Box 4 In 2 Out, fornito dalla Cina produttore Zhejiang Soutya New Energy LLC, è un'unità combinata fotovoltaica da 1000 V CC caratterizzato da un involucro in PC ignifugo e protezione IP66 che garantisce elevata durata e prestazioni esterne affidabili. Il dispositivo si integra componenti critici di sicurezza tra cui 2 dispositivi di protezione da sovratensione CC, 8 CC portafusibili e 2 interruttori automatici miniaturizzati CC. È progettato per offrire protezione completa da sovracorrente e sovratensione in 4 stringhe impianti fotovoltaici.

Parametro tecnico

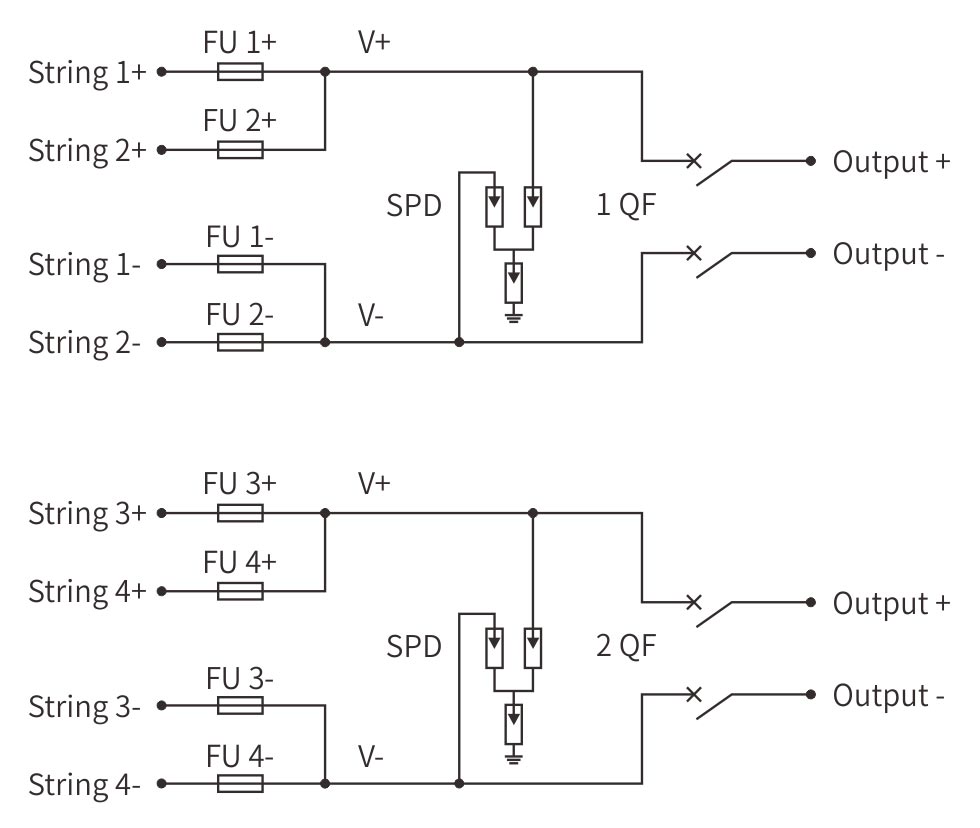

Schema elettrico

Scenari applicativi

1.Sistemi solari su tetto commerciali e industriali di media scala

Ideale per edifici commerciali (ad esempio fabbriche, magazzini, centri commerciali) con quattro stringhe FV che richiedono il consolidamento in due uscite indipendenti circuiti. I doppi MCB consentono il controllo separato per carichi diversi o inverter, mentre gli 8 fusibili (2 per stringa) assicurano la singola stringa protezione.

2. Centrali solari con più sotto-array

Adatto per parchi solari di piccole e medie dimensioni in cui devono essere presenti quattro sotto-array fotovoltaici abbinati e distribuiti a due inverter o due sezioni di uno più grande sistema. La configurazione supporta una gestione efficiente dell'energia e ridondanza.

3.Sistemi ibridi di accumulo solare con doppia uscita

Progettato per sistemi che integrano l'energia solare con l'accumulo di batterie, dove due vengono utilizzate le uscite: una per gli inverter collegati alla rete e un'altra per caricare la batteria banche. I doppi MCB consentono la disconnessione sicura per manutenzione o guasto isolamento.

4.Progetti solari agricoli e di irrigazione

Perfetto per grandi installazioni agricole che alimentano più sistemi di attrezzature (ad esempio, pompe per l'irrigazione, macchinari per la lavorazione) tramite due canali di uscita. Il La protezione IP66 garantisce durata in ambienti difficili come fattorie o zone rurali aree.

5.Microreti industriali e sistemi di alimentazione di backup

Ottimale per impianti industriali che utilizzano microreti solari con doppia ridondanza uscite per carichi critici. I doppi MCB forniscono un circuito indipendente controllo, migliorando l'affidabilità e la sicurezza del sistema durante il funzionamento o manutenzione.
