Portafusibile CC 1000 V

Il portafusibile SYF5-DC 1000 V di Soutya offre una protezione affidabile con certificazione CE. Contattaci oggi per un preventivo competitivo!, fornito dal produttore cinese Zhejiang Soutya New Energy LLC, fornisce protezione da 1000 V CC, 2–32 A con potere di interruzione di 20 kA per quadro combinatore solare.
Caratteristiche principali
Indicazione luminosa, conosce chiaramente lo stato del filo del fusibile.
Aprire la maniglia, può essere tirata verso l'alto, più facile sostituire il filo del fusibile.
Rivetto più saldatura ad ultrasuoni più solida, il cablaggio non si divide.
Applicazione in box combinatore fotovoltaico.

Invia richiesta

Descrizione del prodotto

Il portafusibile SYF5-3DC 1000 V di Soutya offre una protezione affidabile con certificazione CE. Contattaci oggi per un preventivo competitivo! dal produttore cinese Zhejiang Soutya New Energy LLC è un dispositivo di interruzione da 1000 V CC, 2–32 A, 20 kA per fotovoltaico residenziale da 3-15 kW scatola combinatrice.

Caratteristica

Il guscio del fusibile della serie SYF5 è realizzato in materiale PA66 ad alto punto di fusione più sicuro e affidabile.
Il nucleo fusibile è una fusione a sezione trasversale variabile realizzata in lamiera di argento puro incapsulato in un tubo di fusione in porcellana ad alta resistenza. Lo scioglimento il tubo è riempito con sabbia di quarzo ad alta purezza trattata chimicamente e speciale sostanze chimiche trattate come mezzi di estinzione dell'arco elettrico. Le due estremità della fusione sono saldamente collegato alle testate mediante saldatura a punti.

Scenari applicativi

1.PV residenziale su tetto (3-15 kW)

Adatto a quadri di stringa da 1.000 V CC per monofase 5–10 kW o trifase 10–15 kW sistemi; I fusibili da 10,3 × 38 mm corrispondono ai comuni fusibili di stringa da 6–25 A.

2. Kit solari per piccolo posto auto coperto e balcone

La tensione nominale di 1.000 V copre 2–4 stringhe di moduli da 450 W; L'isolatore compatto 1P consente di risparmiare spazio in custodie di plastica IP65 montate sotto i moduli.

3. Circuiti ibridi domestici inverter-batteria

Isola pile di batterie da 48 V/51,2 V potenziate fino al bus CC da 600–800 V all'interno Unità ibride da 5–10 kW; L'interruzione da 20 kA gestisce i guasti di cortocircuito della batteria.

4. Caricabatterie CA per veicoli elettrici domestici (7-11 kW)

Quando i caricabatterie utilizzano un bus PFC interno da 800 V CC, SYF5-32P fornisce la manutenzione isolamento prima del condensatore del collegamento CC.

5. Illuminazione CC a basso consumo / micro-griglie da giardino

Protegge l'illuminazione stradale o da giardino a 380 V/750 V DC alimentata da piccoli pali fotovoltaici; La custodia in PA66 resiste all'esterno da −40 °C a +90 °C.

Parametro tecnico

Modello	SYF5-32P
Numero di poli	1P
Secondo la norma	IEC60269-1 IEC60269-6


Tensione operativa nominale Ue VCC	1000 V CC
Corrente nominale In A	2-32A
Potere di interruzione kA	20kA
Livello di protezione	IP20
Cablaggio mm²	1-10 mm²
Intervallo di temperatura operativa	-40℃~+90℃

Altitudine	≤2000m
Umidità relativa	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

Ambiente di installazione	Nessuna vibrazione e shock significativo

Categoria di installazione	Classe III

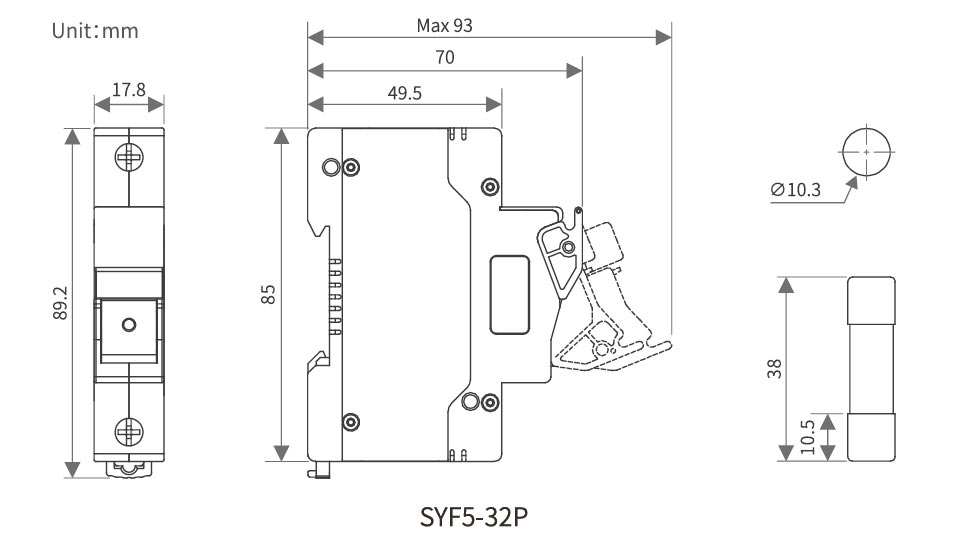

Aspetto e dimensioni di installazione

DC 1000V Fuse Holder

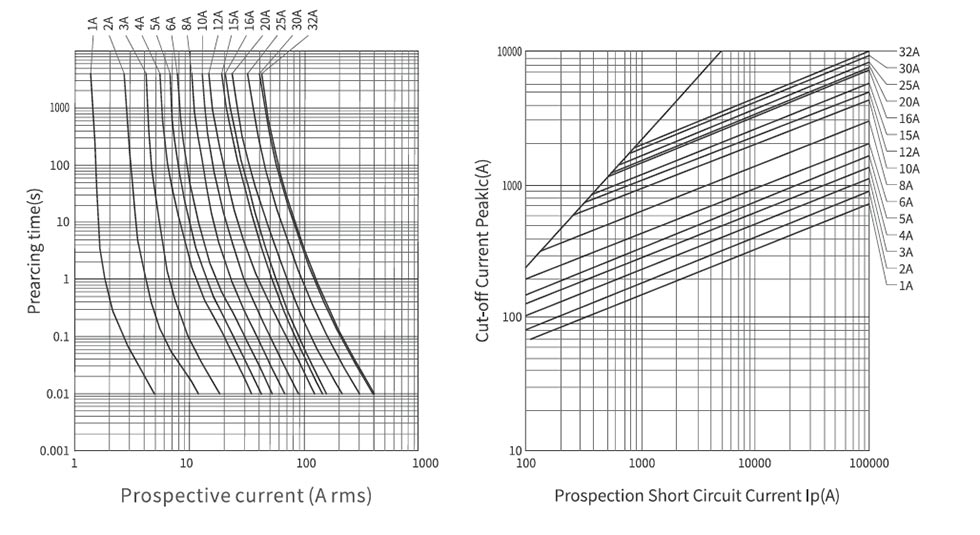

Schema elettrico CC

DC 1000V Fuse Holder

Dimensioni del nucleo del fusibile (mm)	Corrente nominale (A)	Tensione nominale (V)	Perdita di potenza		Integrale di Joule
			Perdita di potenza		Integrale di Joule
			0,7 pollici (larghezza)	1.01n (W)	Integrale joule frontale dell'arco P't(A²s)	Integrale joule di fusione totale I²t(A²s)
			0,7 pollici (larghezza)	1.01n (W)	Integrale joule frontale dell'arco P't(A²s)	Integrale joule di fusione totale I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
