Portafusibile CC 1500 V

Portafusibile SYF5-50P DC 1500V, portafusibile di sicurezza fotovoltaico 50 A fornito dal produttore cinese Zhejiang Soutya New Energy LLC – è a unità di protezione per montaggio a pannello realizzata in policarbonato resistente ai raggi UV alloggiamento e tenuta IP65 per prestazioni esterne di lunga durata. Il il supporto blocca un elemento fusibile gPV da 10 × 38 mm (2,2 × 13,2 cm in totale) e fornisce un potere di interruzione di 25 kA con eliminazione dei guasti con interruzione visibile indicazione e sicurezza di manutenzione, mentre positivo e negativo sono cablati in fabbrica e le terminazioni PE garantiscono una continuità di messa a terra affidabile. Progettato per sotto-array FV a stringa singola o multistringa, fornisce la sovracorrente essenziale isolamento e collegamento equipotenziale.

Parametro tecnico

Scenari applicativi

1. Scatole combinatrici fotovoltaiche su scala industriale

1 stringhe da 500 V DC di moduli 182/210 mm fino a 50 A; Fusibili da 10,3 × 85 mm consentire 28–40 A per stringa, riducendo il numero di scatole in blocchi da 2,5 MW.

2.Grandi tetti commerciali/industriali ≥ 30 kW

Gli inverter trifase da 50 kW–110 kW con 1 300–1 500 V MPPT beneficiano di 25 Potere di interruzione kA e distanza tra i contatti di 1 mm per un'estinzione affidabile dell'arco.

3.Sistemi di accumulo dell'energia in batterie containerizzate (BESS)

1 rack batterie 200–1 500 V DC fino a 2,5 MWh; La valutazione di 50 A protegge ciascun rack mentre l'Icu da 25 kA gestisce la corrente di cortocircuito dell'intera batteria.

Stazioni di ricarica rapida DC da 4.150 kW–400 kW

Protegge il bus CC da 1.000–1.500 V tra il raddrizzatore e il dispensatore; il sezionatore con fusibile consente il ritiro sicuro durante la manutenzione senza chiusura lungo l'intero banco di ricarica.

5.PV + storage Hub di ricarica per veicoli elettrici

Doppio utilizzo sullo stesso bus da 1.500 V: un sezionatore con fusibile per stringa di ingresso FV e un altro per rack batteria, semplificando i ricambi e la logistica.

6.Impianti fotovoltaici desertici o galleggianti

Resistenza al range operativo da −50 °C a +90 °C e ai terminali con protezione da contatto accidentale IP20 ambienti esterni difficili o ad alta umidità; L'elemento fusibile da 85 mm dà un valore più alto Non lascia passare cavi lunghi.

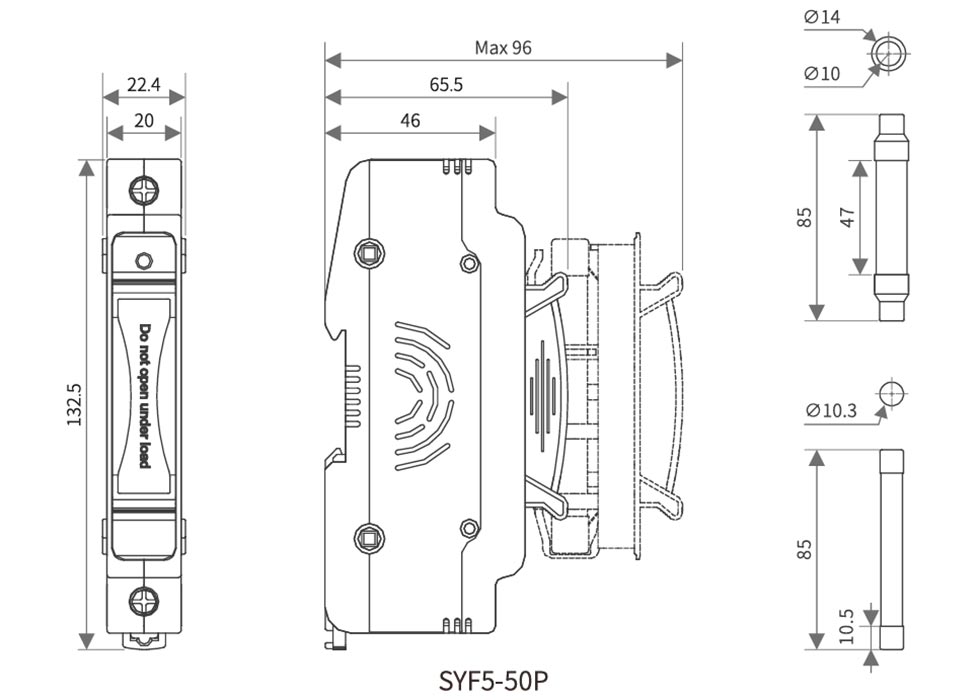

Aspetto e dimensioni di installazione

Schema elettrico CC
