Interruttore automatico miniaturizzato CC

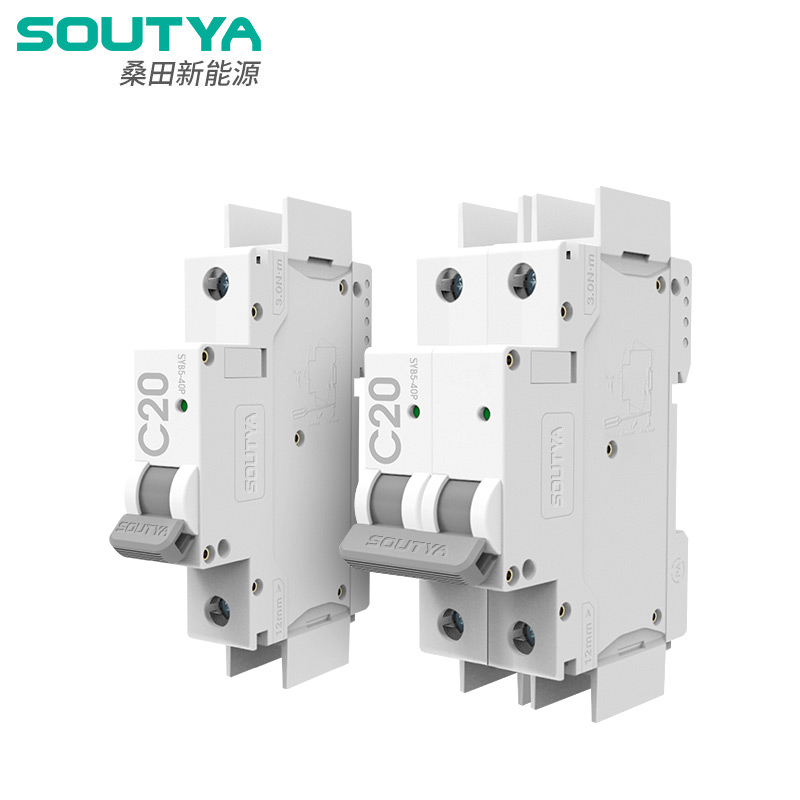

L'interruttore automatico miniaturizzato CC SYB5-80, fornito dal produttore cinese Zhejiang Soutya New Energy LLC, fornisce protezione per circuiti CA 230/400 V e CC 300~1200 V.
Caratteristiche principali
▶ Comune per CA e CC (AC230/400V、 DC300~1200V)
▶ Nessuna distinzione di polarità positiva o negativa, protezione bidirezionale, installazione più semplice.
▶ Arco corto ad alta interruzione, maggiore sicurezza.

Invia richiesta

Descrizione del prodotto

L'interruttore automatico miniaturizzato CC SYB5-80, fornito dalla società cinese produttore Zhejiang Soutya New Energy LLC, è un 300–1200 V CC e 230/400 Interruttore miniaturizzato bidirezionale e non polarizzato V AC, con interruttore 10 KA AC / Potere di interruzione DC 6KA, progettato per la protezione dall'alta tensione nel fotovoltaico sistemi, sistemi di accumulo dell'energia della batteria (BESS) e veicoli elettrici apparecchiature di ricarica.

Caratteristica

Protezione da cortocircuito, protezione da sovraccarico
Potere di interruzione massimo: 10 KA CA / 6 KA CC
Protezione non polare e bidirezionale
Arco corto
Materiale ignifugo

Scenari applicativi

1. Scatole combinatrici fotovoltaiche residenziali e commerciali

Protegge gli ingressi stringa da 300–1200 V CC e le uscite inverter da 230 V/400 V CA; la larghezza unipolare raddoppia la densità negli involucri di piccole dimensioni.

2.Inverter ibridi con batteria fotovoltaica

Interruttore bidirezionale non polarizzato sulle maniglie del bus batteria da 300–1200 V CC correnti di carica e scarica senza ricablaggio.

3.Piccoli caricabatterie CC per veicoli elettrici (≤ 20 kW)

Protezione bus di uscita 600–1200 V CC; L'interruzione di 6 kA elimina i guasti dell'arco durante eventi di plug-in/out.

4.Rack DC per telecomunicazioni e data center

Le combinazioni di poli proteggono server o rami UPS da 48 V/240 V/380 V fino a 1200 V CC; Il montaggio su guida DIN consente di risparmiare spazio nell'armadio.

5.Microreti DC a bassa tensione

Distribuzione 380–1200 V CC per illuminazione LED, ventole o pompe; Curve B/C/D abbinare diverse caratteristiche di carico.

6.Siti difficili o ad alta quota

Da −30 °C a +70 °C, senza declassamento fino a 2 000 m, adatto a custodie IP66 per tettoie, impianti agrivoltaici e su tetto.

Parametro tecnico

Modello		SGB5-80

Polo		1P	2P	3P	4P
Tensione nominale di lavoro Ue		230 V CA	400 V CA	400 V CA	400 V CA
		300 V CC	600 V CC	900 V CC	120 V CC
Corrente massima del frame		80A
Corrente nominale in		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Tensione di isolamento nominale Ui		690 V CA
		600 V CC 900 V CC 1200 V CC
Tensione nominale di tenuta ad impulso Uimp		8kV

Caratteristiche di intervento		B/C/D
Tipo di intervento		Magnetotermico
Ics Potere di interruzione operativo lcs		7,5 kA (CA) 6 kA (CC)
Icu Potere di interruzione massimo lcu		10kA(CA)6kA(CC)
Vita elettrica
Valore medio effettivo		Media 4000 volte (AC) 1000 volte (DC)

Valore specificato standard		1500 volte (CA) 300 volte (CC)

Vita meccanica
Valore medio effettivo		≥15000 volte
Valore specificato standard		8500 volte (CA) 9700 volte (CC)

Categoria di sovratensione		Ⅲ
Grado di inquinamento		3
Livello di protezione		IP40;Terminale IP20
Resistenza all'umidità e al calore		Categoria 2
Umidità relativa		≤95%
Resistenza alle vibrazioni		Base IEC60068-2-6
Parametri di resistenza meccanica agli urti		Base IEC60068-2-27

Capacità di cablaggio		25~35mm²
Coppia di cablaggio		3,0 Nm
Temperatura ambiente operativa		-30℃~+70℃
Temperatura ambiente di stoccaggio		-40℃~+85℃
Metodo di installazione		DIN35
Altitudine		≤2000m
Peso		0,13 kg/palo
Dimensione	Lunghezza	85 mm
	Larghezza	18 mm	36 mm	54 mm	72 mm
	Altezza	Massimo 78 mm
Pacchetto	Pz/scatola	12	6	4	3
	Scatola/cartone	10
	Cartone/Pallet	80
Magazzinaggio		Il prodotto deve essere conservato in un magazzino ben ventilato, con umidità relativa non superiore all'80% e temperatura ambiente dovrebbe essere compreso tra -40℃ e+80℃. Inoltre, non dovrebbe esserci presenza di gas acidi, alcalini o corrosivi.

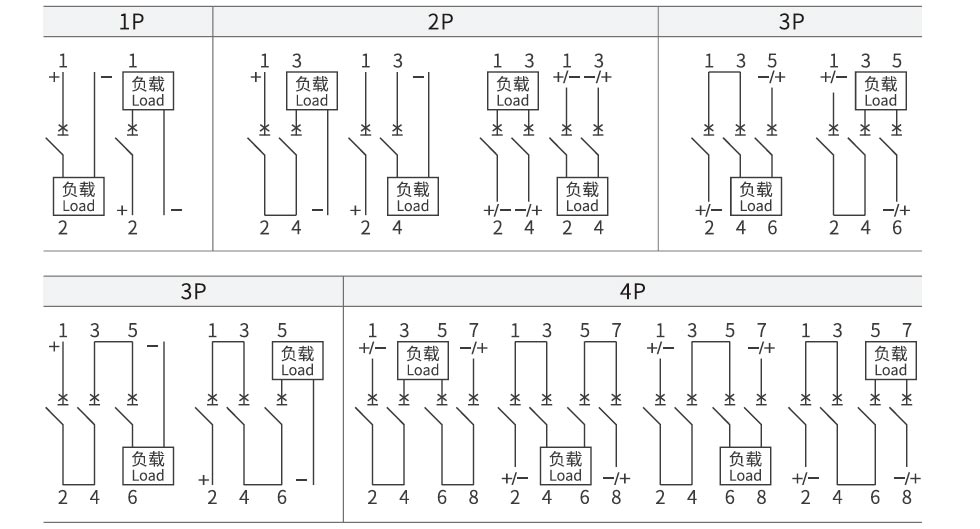

Schema elettrico CC

DC Miniature Circuit Breaker

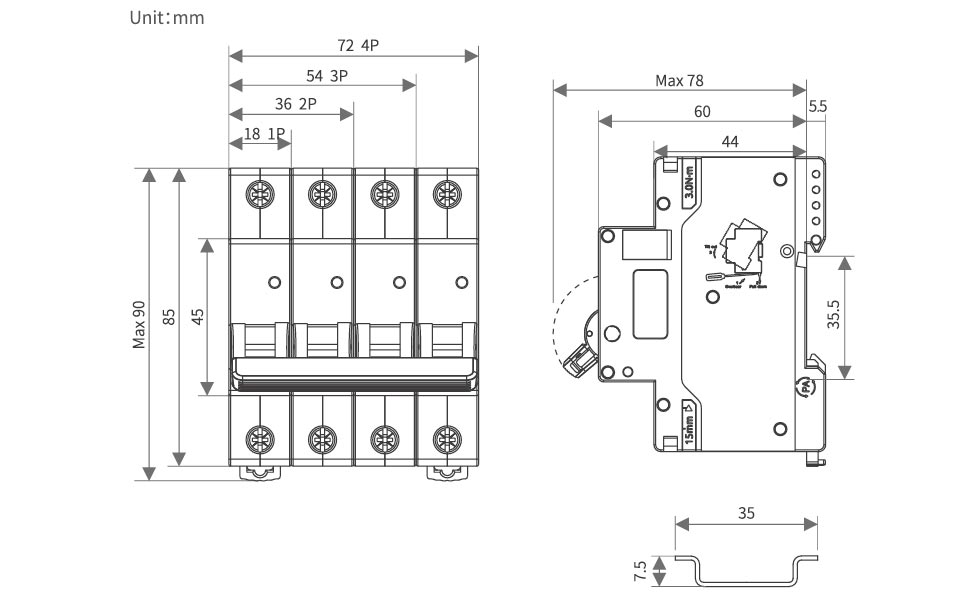

Aspetto e dimensioni di installazione

DC Miniature Circuit Breaker

Fattore di declassamento

Tabella dei fattori di declassamento della temperatura

Temperatura	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0 ℃	5 ℃	10 ℃	15 ℃
Coefficiente di corrente operativa nominale	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70℃
Coefficiente di corrente operativa nominale	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabella dei fattori di declassamento per altitudine

Altitudine/m	2000	3000	4000	5000
Coefficiente di corrente di lavoro nominale	1	0.96	0.91	0.86
Coefficiente di tensione di lavoro nominale	1	1	1	1
Coefficiente di tensione di resistenza alla frequenza di alimentazione nominale	1	0.9	0.82	0.71
Coefficiente di tensione nominale di resistenza all'impulso	1	0.9	0.82	0.71
Limite nominale Capacità del segmento di cortocircuito e durata elettrica Coefficiente	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabella dei fattori di declassamento per l'installazione affiancata di MCBS

N. di MCB	1	2~3	4~5	6~8	9~10
Coefficiente In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Coefficiente	1	0.92	0.8	0.7	0.6
Coefficiente 80A≤In≤125A	1	0.9	0.8	0.7	/

Accessorio

Dispositivo di sblocco ausiliario MX
Tensione di controllo nominale Us	CC: 24 ~ 48 V CA: 110 ~ 230 V
Tempo massimo di intervento	<10ms
Resistenza della bobina	50
Limitare la corrente	≥1,6 A
Vita meccanica	10000 volte
Vita elettrica	4000 volte
Coppia di cablaggio	0,8 N·m
Capacità di cablaggio	Cavo rigido da 1,0 mm²
	Cavo morbido da 1,0 mm² con capicorda
Intervallo di temperatura operativa	-30℃~+70℃


Condizioni ambientali	Non dovrebbero esserci sostanze pericolose esplosive e non nocive gas o polvere conduttiva che possono corrodere o danneggiare l'isolamento
Posizione di montaggio	Sul lato sinistro dell'interruttore

Condizioni di installazione	Montaggio su guida standard DIN35mm

Contatto ausiliario OF
Potere di interruzione dei contatti	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tensione operativa minima	5 V
Corrente operativa minima	10 mA
Tensione di isolamento nominale	500 V
Corrente di cortocircuito limitata nominale	1000A
Corrente di riscaldamento concordata Ith	4A
Vita meccanica	10000 (volte)
Vita elettrica	4000 (volte)
Coppia di cablaggio	0,8 N·m
Capacità di cablaggio	1,0 mm²
Numero di contatti	1 normalmente aperto, 1 normalmente chiuso

Intervallo di temperatura operativa	-30℃~+70℃


Condizioni ambientali	Non dovrebbero esserci sostanze pericolose esplosive e non nocive gas o polvere conduttiva che possono corrodere o danneggiare l'isolamento
Posizione di montaggio	Sul lato sinistro dell'interruttore

Condizioni di installazione	Montaggio su guida standard DIN 35 mm
