Interruttore automatico miniaturizzato CC ad alta tensione

L'interruttore automatico miniaturizzato CC ad alta tensione SYB5-40P, fornito dal produttore cinese Zhejiang Soutya New Energy LLC, fornisce una protezione del circuito da 1.500 V CC.
Caratteristiche principali
• Capacità di alta tensione: 500 V CC unipolare, fino a 1.500 V CC: meno stringhe, costi inferiori.
• Protezione bidirezionale non polarizzata per un'installazione più rapida e semplice.
• Contatti a doppia interruzione con distanza tra i contatti extra ampia per una sicurezza superiore.
• Ideale per quadri di connessione DC negli impianti fotovoltaici.

Invia richiesta

Descrizione del prodotto

Interruttore automatico miniaturizzato CC ad alta tensione SGB5-40P fornito dalla Cina produttore Zhejiang Soutya New Energy LLC, è un 1500 V CC, bidirezionale e interruttore miniaturizzato non polarizzato con interruzione da 1,5 kA, ideale per PV, BESS e protezione del caricabatterie EV.

Caratteristica

micro-griglie.
Protezione non polare e bidirezionale;
Protezione da sovraccarico;
Arco corto;
Protezione da cortocircuito;
Elevato potere di interruzione;

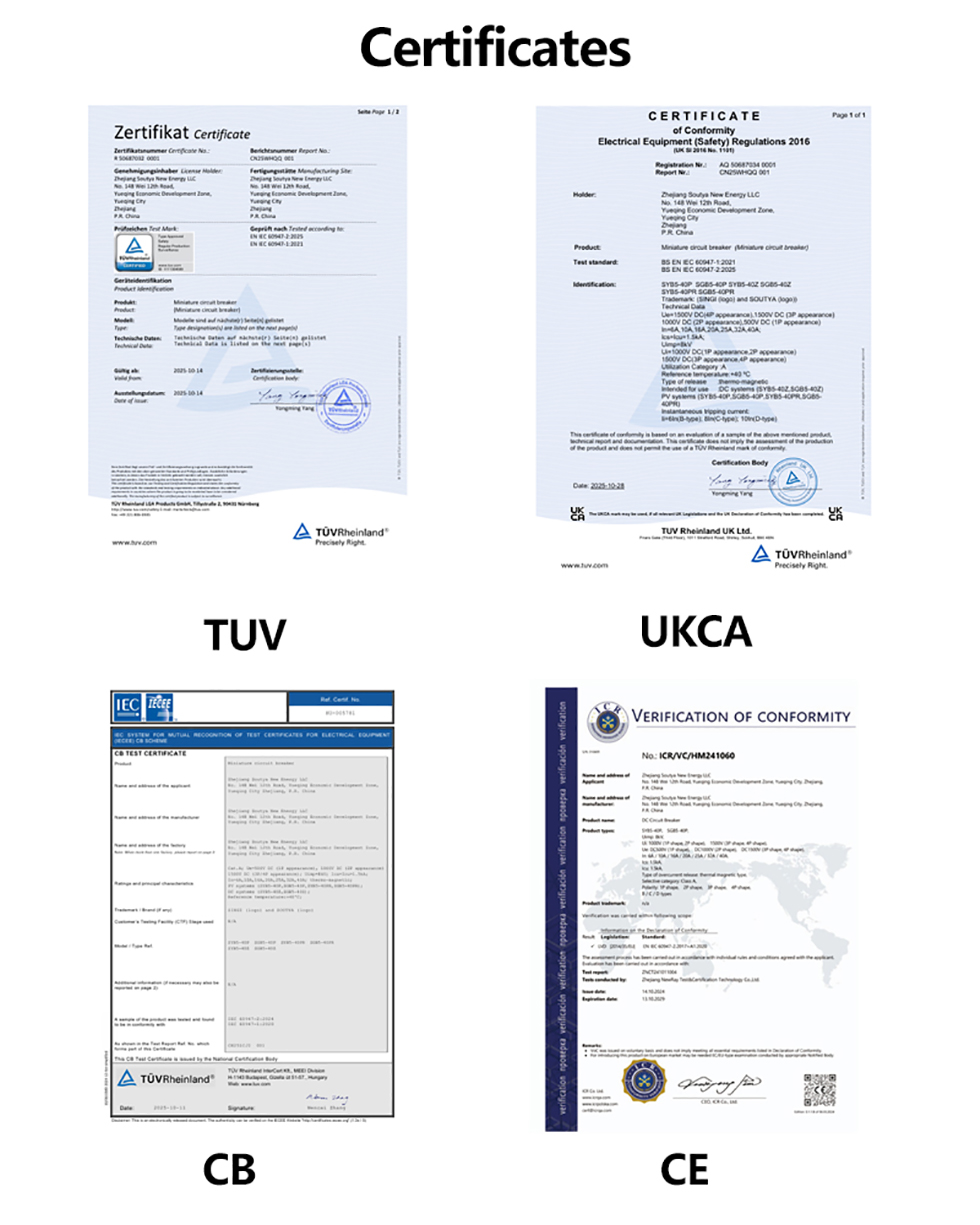

Certificati: CB, CE, TUV, UKCA

Scenari applicativi

L'interruttore automatico miniaturizzato CC ad alta tensione SGB5-40P offre risparmio di spazio, protezione sicura e bidirezionale per sistemi di energia rinnovabile da 1.500 V CC: fotovoltaico, storage, caricabatterie EV e DC

1. Scatole combinatrici CC fotovoltaiche

– La tensione nominale di 1500 V CC consente stringhe più lunghe, riducendo il numero di scatole combinatrici; la protezione bidirezionale gestisce la retromarcia notturna correnti.

2. Rack per batterie commerciali/residenziali

– Il cablaggio non polarizzato semplifica il collegamento in parallelo o lo scambio della batteria moduli; Lo sgancio magnetotermico isola rapidamente i guasti di carica/scarica.

3. Stazioni di ricarica rapida DC da 150 kW+

– Il design con guida DIN da 18 mm di larghezza si adatta agli armadietti di ricarica compatti; 1,5kA il potere di interruzione protegge il bus CC interno.

4. Microreti DC e distribuzione DC di data center

– Protegge i circuiti derivati da 750 V / 1 000 V / 1 500 V CC; B, C o D le curve corrispondono a vari profili di carico.

5. FV distribuito in alta quota o all'aperto

– Funziona da −30 °C a +70 °C senza declassamento fino a 2 000 m altitudine, adattandosi ad ambienti difficili.

Parametro tecnico

Modello		SGB5-40P
Polo		1P	2P	3P	4P
Tensione nominale di lavoro Ue		500 V CC	1000 V CC	1500 V CC	1500 V CC

Corrente massima del frame		40A
Corrente nominale in		6A, 10A, 16A, 20A, 25A, 32A, 40A
Tensione di isolamento nominale Ui		1000 V CC		1500 V CC
Tensione nominale di tenuta ad impulso Uimp		8kV

Caratteristiche di intervento		B/C/D
Tipo di intervento		Magnetotermico
Potere di interruzione operativo Ic		1,5 kA (CC)

Potere di interruzione ultimo lcu		1,5 kA (CC)
Vita elettrica
Valore medio effettivo		In media 1000 volte
Valore specificato standard		300volte
Vita meccanica
Valore medio effettivo		≥15000volte
Valore specificato standard		9700volte
Categoria di sovratensione		Ⅲ
Grado di inquinamento		3
Livello di protezione		IP40;Terminale IP20
Resistenza all'umidità e al calore		Categoria2
Umidità relativa		≤95%
Resistenza alle vibrazioni		Secondo IEC60068-2-6
Parametri di resistenza all'impatto meccanico		Secondo IEC60068-2-27

Capacità di cablaggio		2,5~35 mm²
Coppia di cablaggio		3,0 Nm
Temperatura ambiente operativa		-30℃~+70℃
Temperatura ambiente di stoccaggio		-40℃~+85℃
Metodo di installazione		DIN35
Altitudine		≤2000m
Peso		0,13 kg/palo
Dimensione	Lunghezza	108mm

	Larghezza	18 mm	36 mm	54 mm	72 mm
	Altezza	Massimo 78 mm
Pacchetto	Pz/scatola	12	6	4	3

	Scatola/cartone	10
	Cartone/Pallet	80
Magazzinaggio		Il prodotto deve essere conservato in un magazzino ben ventilato, con umidità relativa non superiore all'80% e temperatura ambiente dovrebbe essere compreso tra -40℃ e+80℃. Inoltre, non dovrebbe esserci presenza di gas acidi, alcalini o corrosivi.

Aspetto e dimensioni di installazione

High Voltage DC Miniature Circuit Breaker

Schema elettrico CC

High Voltage DC Miniature Circuit Breaker

Fattore di declassamento

Tabella dei fattori di declassamento della temperatura

Temperatura	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0 ℃	5 ℃	10 ℃	15 ℃
Coefficiente di corrente operativa nominale	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatura	20 ℃	25 ℃	30 ℃	40 ℃	45 ℃	50℃	55°C	60 ℃	65°C	70℃
Coefficiente di corrente operativa nominale	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Tabella dei fattori di declassamento per altitudine

Altitudine/m	2000	3000	4000	5000
Coefficiente di corrente di lavoro nominale	1	0.96	0.91	0.86
Coefficiente di tensione di lavoro nominale	1	1	1	1
Coefficiente di tensione di resistenza alla frequenza di alimentazione nominale	1	0.9	0.82	0.71
Coefficiente di tensione nominale di resistenza all'impulso	1	0.9	0.82	0.71
Limite nominale Capacità del segmento di cortocircuito e durata elettrica Coefficiente	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Tabella dei fattori di declassamento per l'installazione affiancata di MCBS

N. di MCB	1	2~3	4~5	6~8	9~10
Coefficiente In≤25A	1	0.96	0.9	0.8	0.7
32A≤In≤63A Coefficiente	1	0.92	0.8	0.7	0.6

Accessorio

Dispositivo di sblocco ausiliario MX
Tensione di controllo nominale Us	CC: 24 ~ 48 V CA: 110 ~ 230 V
Tempo massimo di intervento	<10 ms
Resistenza della bobina	5Ω
Limitare la corrente	≥1,6 A
Vita meccanica	10000 volte
Vita elettrica	4000 volte
Coppia di cablaggio	0,8 N·m
Capacità di cablaggio	Cavo rigido da 1,0 mm²
	Cavo morbido da 1,0 mm² con capicorda
Intervallo di temperatura operativa	-30℃~+70℃


Condizioni ambientali	Non dovrebbero esserci sostanze pericolose esplosive e non nocive gas o polvere conduttiva che possono corrodere o danneggiare l'isolamento
Posizione di montaggio	Sul lato sinistro dell'interruttore

Condizioni di installazione	Montaggio su guida standard DIN35mm

Contatto ausiliario OF
Potere di interruzione dei contatti	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Tensione operativa minima	5 V


Corrente operativa minima	10 mA


Tensione di isolamento nominale	500 V
Corrente nominale limitata di cortocircuito Ik	1000A
Corrente di riscaldamento concordata Ith	4A
Vita meccanica	10000 volte
Vita elettrica	4000 volte
Coppia di cablaggio	0,8 N·m
Capacità di cablaggio	1,0 mm²
Numero di contatti	1 normalmente aperto, 1 normalmente chiuso

Intervallo di temperatura operativa	-30℃~+70℃
Condizioni ambientali	Non dovrebbero esserci sostanze pericolose esplosive e non nocive gas o polvere conduttiva che possono corrodere o danneggiare l'isolamento

Posizione di montaggio	Sul lato sinistro dell'interruttore

Condizioni di installazione	Montaggio su guida standard DIN 35 mm
