Perché l'interruttore a coltello da 200-4000 A è una scelta fondamentale per l'isolamento dell'alimentazione ad alta corrente

Astratto:Un isolamento affidabile è essenziale nella distribuzione industriale, nello stoccaggio dell'energia, nei sistemi fotovoltaici, nelle installazioni di generatori e in altre applicazioni elettriche ad alta corrente. ILInterruttore a coltello 200-4000AdaSudyaè progettato per fornire commutazione affidabile e isolamento con interruzione visibile per sistemi di alimentazione a bassa tensione. Grazie alla struttura robusta, alle configurazioni delle lame per diversi valori di corrente, ai componenti conduttivi stagnati e alla conformità agli standard GB/T 14048.3 e IEC/EN 60947-3, questo tipo di sezionatore può supportare requisiti di isolamento elettrico impegnativi semplificando al tempo stesso la manutenzione e migliorando la sicurezza operativa.

Sommario

• Cos'è un interruttore a coltello da 200-4000 A?
• Perché è importante l'isolamento ad alta corrente?
• Quali sono le caratteristiche principali dell'interruttore a coltello 200-4000A?
• Quali sono le principali specifiche e configurazioni?
• Dove può essere utilizzato un interruttore a coltello da 200-4000 A?
• Come scegliere il sezionatore giusto?
• Come è possibile migliorare l'affidabilità dell'installazione e della manutenzione?
• Domande frequenti
• Conclusione

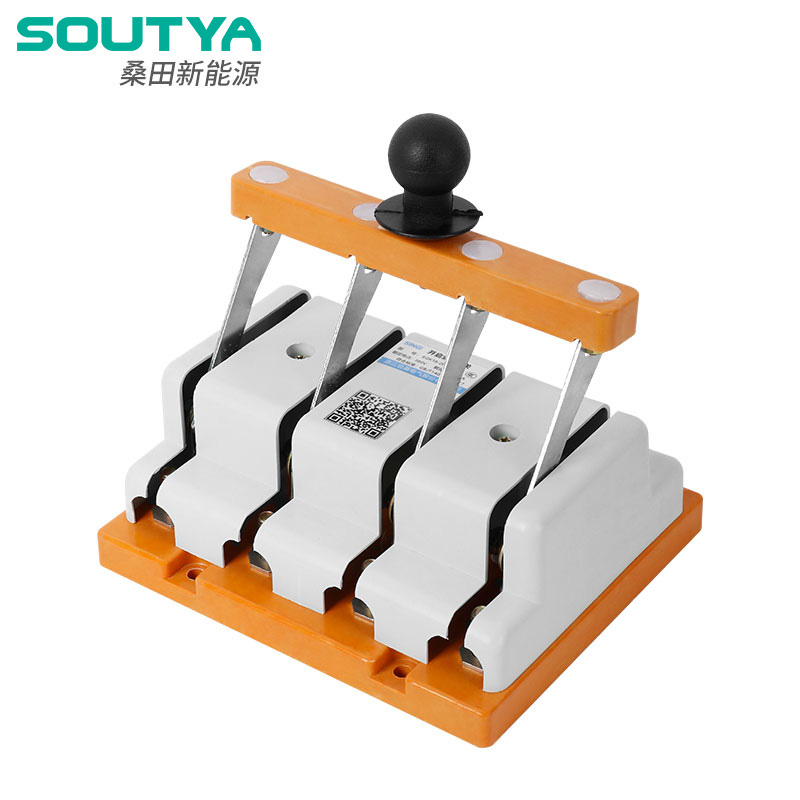

Cos'è un interruttore a coltello da 200-4000 A?

A Interruttore a coltello 200-4000Aè un dispositivo di commutazione e isolamento ad alta corrente destinato ai sistemi di distribuzione elettrica a bassa tensione. A differenza di un interruttore di controllo convenzionale progettato principalmente per un funzionamento frequente, un interruttore a coltello fornisce una chiara separazione fisica tra i componenti conduttivi quando viene aperto. Questo isolamento visibile può essere particolarmente utile durante le procedure di ispezione elettrica, assistenza, manutenzione e lockout/tagout.

La serie SYK18 fornita da Soutya copre applicazioni ad alta corrente ed è progettata per l'uso in scatole di distribuzione, pannelli di controllo, posizioni di sezionamento principali, sistemi di accumulo di energia, apparecchiature fotovoltaiche, sezioni di autobus e installazioni relative ai generatori. Le specifiche pubblicate dal produttore identificano GB/T 14048.3 e IEC/EN 60947-3 come standard applicabili.

Per i team di procurement, il valore chiave di questo prodotto non è semplicemente la sua elevata corrente nominale. L'interruttore combina la capacità di trasporto di corrente con una struttura meccanica semplice e un isolamento con interruzione visibile, rendendolo adatto per applicazioni in cui il personale di manutenzione necessita di un punto di isolamento chiaramente identificabile.

Perché è importante l'isolamento ad alta corrente?

Man mano che gli impianti elettrici diventano più grandi, anche le conseguenze di una procedura di isolamento errata diventano più gravi. Gli impianti industriali, i sistemi di accumulo dell'energia delle batterie, gli impianti fotovoltaici e i sistemi di generatori possono comportare correnti operative sostanziali. Un dispositivo di isolamento adeguatamente selezionato aiuta a stabilire un punto di separazione controllato prima che inizino i lavori di manutenzione.

Un sezionatore ad alta corrente può offrire numerosi vantaggi pratici:

• Chiaro isolamento:La posizione fisica della lama fornisce uno stato aperto facilmente riconoscibile.
• Supporto alla manutenzione:Un punto di disconnessione dedicato può semplificare le procedure di servizio pianificate.
• Compatibilità ad alta corrente:I modelli possono essere selezionati in base alle attuali esigenze dell'installazione.
• Semplicità meccanica:Il meccanismo operativo di base può ridurre la dipendenza da complessi sistemi di controllo elettronico.
• Integrazione del sistema:I sezionatori possono essere incorporati in armadi di distribuzione, sistemi di sbarre collettrici, apparecchiature ESS e applicazioni di generatori.

Ad esempio, Soutya descrive applicazioni in armadi di accumulo di energia da 0,4 kV in cui l'interruttore può essere installato dopo l'interruttore principale per creare uno spazio di isolamento visibile dopo lo spegnimento del PCS.

Quali sono le caratteristiche principali dell'interruttore a coltello 200-4000A?

Le prestazioni di un sezionatore ad alta corrente dipendono da qualcosa di più del suo amperaggio nominale. La struttura dei contatti, la pressione, i materiali conduttivi, la configurazione meccanica e le condizioni di installazione influenzano tutti l'affidabilità a lungo termine.

1. Diverse configurazioni della lama

Secondo le informazioni sul prodotto di Soutya, le versioni 200A e 400A utilizzano lame singole, mentre le versioni 600A, 1000A e 1500A utilizzano lame doppie. Questa configurazione consente di adattare la struttura conduttiva a diversi livelli di corrente e requisiti meccanici.

2. Maggiore pressione di contatto

Le molle a balestra sono installate su entrambi i lati delle pale per aiutare a mantenere la pressione di contatto. Una pressione di contatto stabile è importante perché un contatto scarso può aumentare la resistenza, generare calore e ridurre l'affidabilità elettrica.

3. Componenti conduttivi stagnati

Le lame, le piastre di collegamento e i contatti sono stagnati. Questo trattamento superficiale ha lo scopo di migliorare la protezione superficiale e le prestazioni di contatto delle connessioni dei cavi, il che è particolarmente rilevante negli ambienti elettrici esigenti.

4. Isolamento con interruzione visibile

Uno dei vantaggi più pratici di un sezionatore è la capacità di confermare visivamente che il percorso conduttivo è stato separato. Questa funzione è particolarmente utile laddove il personale di manutenzione necessita di un'evidente indicazione fisica di isolamento.

5. Flessibilità di progettazione ad alta corrente

Per installazioni più grandi, la corrente nominale può estendersi fino a migliaia di ampere. Ciò rende la categoria di prodotto rilevante per i sistemi di sbarre collettrici ad alta capacità, le grandi apparecchiature di accumulo di energia, le infrastrutture dei servizi pubblici e le applicazioni dei generatori.

Quali sono le principali specifiche e configurazioni?

Quando si valuta aInterruttore a coltello 200-4000A, gli acquirenti dovrebbero confrontare la classificazione elettrica, la disposizione delle lame, l'applicazione prevista, la posizione di installazione e gli standard applicabili anziché selezionare un modello basato esclusivamente sul numero di corrente massimo.

Poiché la pagina del prodotto pubblicata non fornisce tutti i parametri elettrici dettagliati per ogni potenza nominale fino a 4000 A, gli acquirenti devono richiedere la scheda tecnica esatta per la corrente, la tensione, la disposizione dei poli, il metodo di installazione e l'applicazione richiesti prima di effettuare un ordine di produzione.

Dove può essere utilizzato un interruttore a coltello da 200-4000 A?

L'ampio intervallo di corrente rende questo tipo di interruttore adatto a molteplici applicazioni elettriche ad alta corrente. Soutya identifica specificamente diversi scenari rappresentativi.

Sistemi di accumulo dell'energia industriale

Negli armadi ESS industriali, il sezionatore può fungere da punto di isolamento con interruzione visibile dopo l'interruttore principale. Ciò consente ai tecnici di stabilire un punto di separazione chiaramente identificabile durante la manutenzione.

Isolamento della sezione bus a bassa tensione

Le versioni a corrente elevata come 2000 A, 2500 A e 3150 A possono essere utilizzate per applicazioni di isolamento dei congiuntori. Soutya descrive queste configurazioni come adatte per applicazioni su sezioni bus a bassa tensione in cui l'isolamento meccanico è importante.

Applicazioni del quadro combinato fotovoltaico

Configurazioni personalizzate possono essere utilizzate per l'isolamento DC negli impianti fotovoltaici. Se utilizzato in un ambiente fotovoltaico, tuttavia, l'interruttore deve essere selezionato specificamente per la tensione del sistema, i requisiti di commutazione CC, le caratteristiche dell'arco e gli standard applicabili.

Isolamento del generatore e delle utenze

Gli interruttori a coltello possono anche essere posizionati a monte dell'apparecchiatura di commutazione automatica nelle applicazioni con generatori. Un punto di isolamento fisico può aiutare a prevenire backfeed involontari durante le operazioni di manutenzione. Soutya identifica una configurazione 3150A per sistemi di generatori come esempio di applicazione.

Come scegliere il sezionatore giusto?

Per i team di progettazione e acquisto, la selezione del modello corretto richiede una valutazione a livello di sistema. Considera i seguenti fattori:

1. Corrente nominale:Determinare la corrente operativa continua e il margine di progettazione richiesto.
2. Applicazione CA o CC:Confermare se la configurazione selezionata è specificatamente adatta al tipo di corrente e tensione previsti.
3. Valutazione della tensione:Verificare la compatibilità con la tensione effettiva del sistema.
4. Requisiti di tenuta al cortocircuito:Valutare la corrente di guasto potenziale e la durata di tenuta richiesta.
5. Configurazione della lama:Confermare se è appropriata una disposizione a lama singola o doppia.
6. Dimensioni di installazione:Controllare lo spazio nell'armadio, la disposizione delle sbarre, i terminali e l'accesso operativo.
7. Metodo operativo:Considerare la posizione della maniglia, il funzionamento frontale, l'interblocco e i requisiti di blocco/tagout.
8. Standard e certificazioni:Confermare il rispetto degli standard richiesti dal mercato di destinazione e dal progetto.

È anche importante distinguere un sezionatore da un interruttore automatico. Un sezionatore viene selezionato principalmente per le funzioni di commutazione e isolamento e non deve essere considerato automaticamente un sostituto della protezione da sovracorrente o da cortocircuito. I progettisti del sistema dovrebbero coordinarlo con i dispositivi di protezione appropriati a monte e a valle.

Come è possibile migliorare l'affidabilità dell'installazione e della manutenzione?

Anche un robusto sezionatore può funzionare male se installato in modo errato o sottoposto a manutenzione inadeguata. Gli ingegneri elettrici e le squadre di manutenzione devono seguire le istruzioni di installazione del produttore e le norme di sicurezza elettrica applicabili.

• Verificare che la classificazione dello switch corrisponda ai requisiti effettivi del sistema.
• Assicurarsi che tutti i collegamenti siano adeguatamente serrati secondo i requisiti specificati dal produttore.
• Ispezionare periodicamente le superfici di contatto per rilevare eventuali contaminazioni, ossidazioni, surriscaldamento o usura anomala.
• Verificare che il meccanismo di funzionamento si muova dolcemente senza eccessiva resistenza.
• Mantenere una distanza adeguata ed evitare il contatto accidentale con i componenti sotto tensione.
• Utilizzare procedure di lockout/tagout appropriate durante la manutenzione.
• Non azionare mai un interruttore al di fuori dei valori nominali elettrici o delle condizioni di applicazione specificati.

Per le installazioni critiche, l'ispezione periodica dovrebbe essere incorporata nel programma di manutenzione preventiva del sito. Qualsiasi aumento anomalo della temperatura, scolorimento, isolamento danneggiato, collegamento allentato o deformazione meccanica deve essere esaminato da personale qualificato.

Domande frequenti

Quali valori nominali di corrente sono disponibili per l'interruttore a coltello da 200-4000 A?

La serie di prodotti copre un'ampia gamma da 200 a 4000 A. La pagina pubblicata identifica specificamente le configurazioni a lama singola per 200 A e 400 A e le configurazioni a lama doppia per 600 A, 1.000 A e 1.500 A. Per requisiti di corrente più elevati, gli acquirenti devono confermare il modello e la configurazione esatti con il produttore.

Quali standard segue il sezionatore SYK18?

Sudya afferma che la serie SYK18 è progettata secondo GB/T 14048.3 e IEC/EN 60947-3. I requisiti di certificazione e conformità specifici del progetto dovrebbero comunque essere confermati prima dell’appalto.

Un sezionatore può sostituire un interruttore automatico?

Non generalmente. Un sezionatore è destinato principalmente alla commutazione e all'isolamento. Gli interruttori automatici forniscono funzioni protettive come l'interruzione del sovraccarico e delle condizioni di cortocircuito. I due dispositivi possono funzionare insieme come parte di un sistema di protezione elettrica coordinato.

Dove viene comunemente installato un sezionatore ad alta corrente?

Le applicazioni tipiche includono armadi ESS industriali, sezioni di bus a bassa tensione, apparecchiature elettriche fotovoltaiche, scatole di distribuzione, pannelli di controllo, sistemi di generatori e posizioni di disconnessione principali.

Cosa devo verificare prima di acquistare un interruttore a coltello da 200-4000 A?

Confermare la corrente nominale, la tensione operativa, l'applicazione CA/CC, la disposizione dei poli, i requisiti di resistenza al cortocircuito, le dimensioni di installazione, il metodo di connessione, il meccanismo di funzionamento, gli standard e qualsiasi requisito di certificazione specifico del progetto.

Conclusionee

ILInterruttore a coltello 200-4000Aè una soluzione pratica per la commutazione ad alta corrente e l'isolamento elettrico visibile dove sono importanti un funzionamento meccanico affidabile e una chiara separazione della manutenzione. La serie SYK18 di Soutya combina molteplici configurazioni di corrente, pressione di contatto della molla a balestra, componenti conduttivi stagnati e applicazioni che spaziano da ESS industriali, sistemi fotovoltaici, sezioni di bus a bassa tensione e installazioni di generatori. Per ingegneri e professionisti degli appalti, la scelta del modello corretto dovrebbe sempre iniziare con i parametri elettrici effettivi e i requisiti di sicurezza del progetto.

Se stai cercando una soluzione affidabile di isolamento ad alta corrente per un progetto industriale, commerciale, fotovoltaico, ESS o generatore,contattaciper discutere la corrente nominale, la tensione, la configurazione, le condizioni di applicazione e le specifiche tecniche richieste. Soutya può aiutarti a valutare la soluzione di sezionatori appropriata per il tuo impianto elettrico e fornire supporto professionale per le tue esigenze di approvvigionamento.
